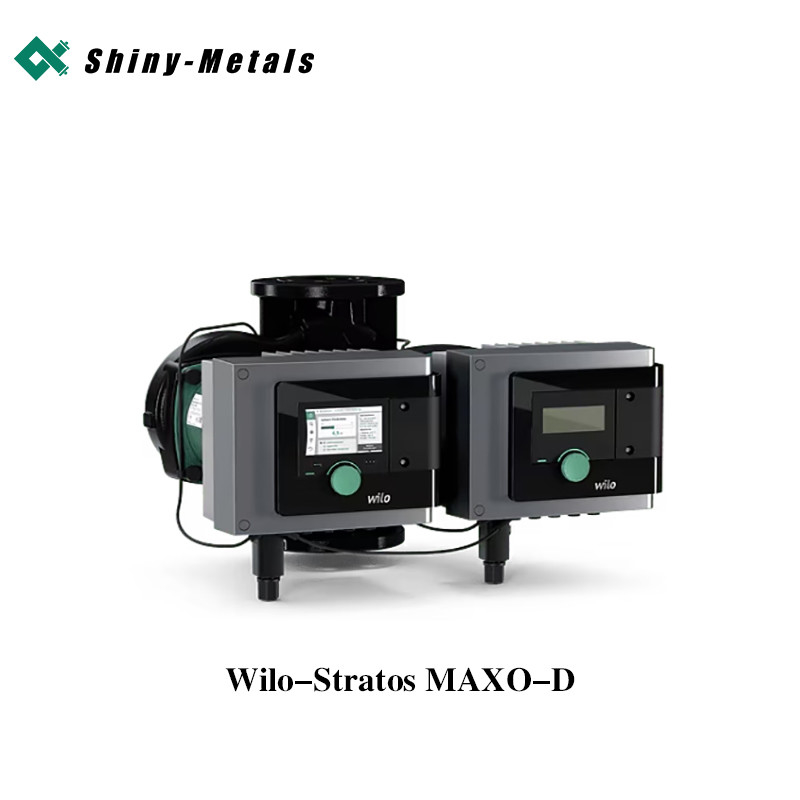

DN30 Wilo Stratos MAXO-D Denizaltı Dolaşım Pompası Sıcak Su

Zeki bezsiz çift başlı dolaşım sistemi, vida bağlantısı veya flens bağlantısı, entegre elektronik güç ayarına sahip EC motoru.

Her türlü sıcak su ısıtma sistemleri, klima sistemleri, kapalı soğutma devreleri, endüstriyel dolaşım sistemleri.

Uygulama alanı

Pompa, sistem özel uygulaması için (örneğin radyatör, zemin ısıtma, tavan soğutma) kontrol modunun hassas ayarlanması yoluyla en yüksek sistem verimliliği ile çalışmayı kolaylaştırır.

Isıtma

• Radyatör
• Yer ısıtma
• Tavan ısıtması
• Fan ısıtıcısı
• Beton çekirdeği ısıtma*
• Hidrolik şant
• Farklı basınçsız dağıtıcı*
• Bufer ısıtma*
• Sıcaklık değiştiricisi
• Sıcaklık kaynağı devresi (sıcaklık pompası) *
• Uzak ısınma devresi*

Soğutma

• Tavan soğutması
• Yeraltı soğutması
• Klima cihazları
• Beton çekirdeğinin soğutması*
• Hidrolik şant
• Farklı basınçsız dağıtıcı*
• Buffer soğutması*
• Sıcaklık değiştiricisi
• Soğutma devresi*
• Bölge soğutma devresi*

(* SW≥01'den sistem türleri.05.10.00 kullanılabilir)

Isıtma ve soğutma kombinasyonu

• Otomatik geçiş (versiyon ?? - R7 ): mümkün değil; ancak Stratos MAXO sıcaklık sensörü ile mümkündür)

Seçilen uygulamaya bağlı olarak aşağıdaki kontrol modları kullanılabilir:

Kontrol modları

• Sabit hız (kontrol modu)
• Δp-c sabit diferansiyel basınç için
• Değişken diferansiyel basınç için Δp-v
• Sürekli (dinamik) teslim oranını mevcut gereksinimlere göre ayarlamak için dinamik adapt artı
• Sabit sıcaklık kontrolü için T-konst.
• Sabit farklılık sıcaklık kontrolü için ΔT-konst.
• Sabit hacim akış kontrolü için sabit Q
• Çoklu Akış Adaptasyonu: Isıtma devresi dağıtıcılarındaki ikincil pompaların ihtiyaçlara dayalı beslenmesi için besleme pompası üzerinden toplam hacim akışının belirlenmesi
• Kullanıcı tarafından tanımlanan PID kontrolü

İsteğe bağlı işlevler

• Q-SınırEn fazla.en yüksek hacim akışını sınırlamak için
• Q-SınırMin.Minimum hacim akışını sınırlamak için
• Akış kesimi yok (sıfır akış etkisizleştirme)
• Otomatik gece geri dönüşü (versiyon - R7 ): mümkün değil; ancak Stratos MAXO sıcaklık sensörü ile mümkündür
• İndeks devresi değerlendiricisi (dp-c kontrolü harici gerçek değer sensörü ile)
• Termal dezenfeksiyon tespiti (Stratos MAXO-Z)
• Δp-v pompa eğrisinin değişken pitch

El ayarları

• Ayarlama asistanındaki uygulama alanının seçimi
• İlgili çalışma parametrelerinin ayarlanması
• İsimli görev noktası: Δp-v'de hesaplanan görev noktasının doğrudan girişidir.
• Durum gösterimi
• Enerji sayaçlarının ayarlanması ve sıfırlanması (sıfırlama ve soğutma)
• Pompa havalandırma fonksiyonu
• Ayarları devre dışı bırakmak için anahtar kilidi
• Fabrika ayarlarını veya kaydedilen geri yükleme noktalarını sıfırlama fonksiyonu (parametreler kümesi)
• Analog girişlerin parametrelenmesi
• İkili girdilerin parametrelenmesi
• Relay çıkışlarının parametrelenmesi
• Çift pompa fonksiyonu (iki pompa sistemi olarak çalıştırılması gereken 2 tek pompa için)

Otomatik fonksiyonlar

• Güç ayarlamaları, enerji verimliliği için gerekli şartlara göre, çalışma moduna bağlı olarak
• Gece gerilemesinin tespit edilmesi (versiyon ??-R7 ): mümkün değil; ancak Stratos MAXO sıcaklık sensörü ile mümkündür
• Sıfır akışta etkisizleştirme (Akış Durması Yok)
• Yumuşak başlangıç
• Otomatik sorun giderme rutinleri (örneğin engelleme fonksiyonu)
• Isıtma/soğutma modu arasında geçiş (versiyon "-R7": otomatik geçiş mümkün değildir; ancak Stratos MAXO sıcaklık sensörü ile mümkündür)
• Entegre seyahat elektronikleri ile tam motor koruması

Dış kontrol girişleri ve işlevleri

2 x analog giriş:

• Sinyal türleri: 0 ?? 10 V, 2 ?? 10 V, 0 ?? 20 mA, 4 ?? 20 mA, PT1000
• Uygulamalar: Her kontrol modunda ayar noktalarının uzaktan ayarlanması (Çok Akış Uyumlandırması hariç), sıcaklık için sensör girişleri,Kullanıcı tarafından tanımlanan PID işleyişinde diferansiyel basınç veya serbest sensör

2 x dijital girişler:

• Potansiyelsiz kontrol çıkışları veya anahtarlar için
• Parametre edilebilir fonksiyonlar:
  • Ext. Kapalı
  • Ext. Min
  • Ext. Max
  • El (BMS-OFF)
  • Anahtar kilidi
  • Isıtma/soğutma modu arasında geçiş

Wilo Net, iki tek pompanın çift pompa yönetimi, birkaç pompanın birbirleriyle iletişimi ve pompanın geçit yoluyla uzaktan ayarlanması

Sinyal ve görüntüleme fonksiyonları

• Görüntüleme durumu:
  • Değerlendirme noktası
  • Gerçek teslimat başkanı
  • Gerçek hacim akışı
  • Güç tüketimi
  • Elektrik tüketimi
  • Sıcaklıklar (versiyon "-R7": Stratos MAXO sıcaklık sensörü ile mevcut sıvı sıcaklığı mümkündür)
• Durum göstergesi LED: Kusursuz çalışma (yeşil LED), pompa iletişimi (mavi LED)
• Ekran hatası durumunu göster (ekran kırmızı):
  • Hata kodları ve hata açıklaması tam metinde
  • Düzeltme tedbirleri
• Uyarı durumunu göster (sarı göster):
  • Uyarı kodları ve uyarının tam metin açıklaması
  • Düzeltme tedbirleri
• Süreç durumu göstergesi (mavi gösterge):
  • Pompa havalandırma
  • Güncelleme prosedürü
• BMS iletişimini göster (mavi göster):
  • Aktif BMS parametrelerinin özetleri (baud oranı, adres...)
• Toplu hata sinyali SSM (potansiyel olmayan geçiş bağlantısı)
• Toplu koşum sinyali SBM (genellikle açık bağlantı olmayan potansiyel)

Veri değişimi

• Akıllı telefon veya tablet kullanarak kablosuz veri değişimi ve pompanın uzaktan çalıştırılması için Bluetooth arayüzü.
• WiloCare aracılığıyla pompanın uzaktan izlenmesi.
• Bina otomasyonu (BA) ile bağlantı için dijital Modbus TCP arayüzü (Wilo-CIF modülü Ethernet [çok protokol] ile mümkündür).
• RS485 otobüs sistemi üzerinden bina otomasyonunu (BA) bağlamak için seri dijital Modbus RTU arayüzü (Wilo-CIF modülü Modbus RTU ile mümkündür).
• Bina otomasyonu (BA) ile bağlantı için dijital BACnet IP arayüzü (Wilo-CIF modülü Ethernet ile mümkündür).
• RS485 otobüs sistemi aracılığıyla bina otomasyonunu (BA) bağlamak için seri dijital arayüz BACnet MS/TP (Wilo-CIF modülü ile mümkün olan BACnet MS/TP).
• Bina otomasyonunu (BA) otobüs sistemi LONWorks üzerinden bağlamak için seri dijital arayüz LON (Wilo-CIF modülü LON ile mümkün).
• Bina otomasyonunu (BA) otobüs sistemi CANopen üzerinden bağlamak için CANopen seri dijital arayüzü (Wilo-CIF modülü CANopen ile mümkündür).
• BA'yı şirket özel bir koplama modülü aracılığıyla bağlamak için seri dijital arayüz PLR (Wilo-CIF modülü PLR ile mümkün).

Çift pompa yönetimi (iki başlı pompa veya iki tek başlı pompa)

• Ana / bekleme işlevi (otomatik arıza ile çalıştırılan geçiş / zamana duyarlı pompa değişikliği)
• Paralel çalışma (verimliliği optimize edilmiş en yüksek yükün kesilmesi ve kesilmesi)
•

Ekipman

• Flans uç pompaları için: Flans versiyonları
  • DN 32 ila DN 65 pompaları için standart versiyon: PN 6/10 kombinasyon flens (EN 1092-2 uyarınca PN 16 flens) PN 6 ve PN 16 karşı flensler için
  • DN 80/DN 100 pompaları için standart sürüm: PN 6 flens (EN 1092-2 uyarınca PN 16 için tasarlanmış)
  • DN 32 ila DN 100 pompaları için özel sürüm: PN 16 flens (EN 1092-2 uyarınca)
• Çeşitli entegre iletişim arayüzleri ve isteğe bağlı olarak kullanılabilir CIF modülü takma konumu
• İletişim arayüzlerini bağlamak için 5 kablo girişi
• Bluetooth arayüzü
• Yeşil düğme ve 2 ek düğme ile yüksek çözünürlüklü grafik ekran
• Kullanıcı dostu terminal odası
• Entegre sıcaklık sensörü (versiyon "-R7": olmadan)
• Güç kaynağı için optimize edilmiş Wilo-Connector ile hızlı elektrik bağlantısı

• Pompa
• 2x optimize edilmiş Wilo-Connector
• M16 x 1'lik 4 kat dişli kablo bezi.5
• Dönerli bağlantı için dikişler
• Flanş vidaları için yıkayıcılar (dönemli bağlama çapları DN 32 - DN 65)
• Kurulum ve kullanım talimatları
•

• İzin verilen sıcaklık aralığı: -10 °C - +110 °C, -10 °C - +90 °C
• Ana bağlantı 1 ~ 230 V, 50/60 Hz
• Koruma sınıfı IPX4D
• DN 30 (RP 1) vida bağlantısı1/4)
• Flanş bağlantısı DN 32 ila DN 80
• Standart sürümün maksimum çalışma basıncı: 6/10 bar veya 6 bar (özel sürüm: 10 bar veya 16 bar)
• İzolasyon sınıfı: F
• EN 61800-3:2004+A1:2012/yaşayış ortamı (C1) ile uyumlu olarak müdahale emisyonu
• EN 61800-3:2004+A1:2012 / Endüstriyel Çevre (C2) ile uyumlu bir müdahale dayanıklılığı

• Maks. hacim akışıQ: 112 m3/h
• Maks. teslimat başıH: 16 m
•

• Taşıma: Karbon-grafit
• Sürücü: PPS-GF40
• Pompa evleri: Gri dökme demir
• Çubuk: 1.4028, DLC kaplamalı
•

• EC motoru ve entegre elektronik güç ayarıyla akıllı bezsiz çift başlı dolaşım makinesi
• Yeşil Düğme Teknolojisi ve Grafik Ekranı
• Motor koruması, yolculuk elektronikleri ile
• Fonksiyonel uzatma için fiş bağlantısı, bina otomasyonu için isteğe bağlı CIF modülleri (BA) ile
• Karbon lif kompozit malzemeden yapılmış üç boyutlu kavisli bıçakları ve plastik mühürleme tüpü olan impeller
